Led dimmer inbouw 0-450W, fase afsnijding, voor alle afdekramen

✓ Geschikt voor 0-450W
✓ Geschikt voor alle merken afdekramen
✓ Geschikt voor opbouwdozen & inbouwdozen met of zonder schroefgaten
✓ Optimale dimbaarheid & lichtstabiliteit
✓ Bescherming tegen piekspanning
✓ Geruisloos dimmen
✓ Optimale ventilatie
✓ Geschikt voor hotelschakeling/wisselschakeling
✓ Geschikt voor 90% van alle led lampen
✓ Vervangbare zekering
✓ Geleverd incl. extra zekering
✓ Geleverd incl. hulpstukken
✓ Geleverd incl. afdekraam en dimmerknop (alleen elektronica gebruiken is ook mogelijk)
✓ Druk/draaiknop

Led dimmer inbouw fase afsnijding (trailing edge): ECO-DIM.03
Deze led dimmer fase afsnijding is perfect te gebruiken om hoge totaalwattages op aan te sluiten. Waar vele led dimmers vaak een max. aan te sluiten vermogen hebben van 100W of 150W, kunt u op deze led dimmer totaal maar liefst 450W aan led lampen aansluiten. Daarbij heeft deze led dimmer een minimaal vermogen van 0W. Een uniek groot bereik!

Deze led dimmer is bij uitstek geschikt voor groepen led lampen met een hoog totaalwattage, veelvoorkomend in bijv. horecagelegenheden of bij het gebruik van led panelen/led lampen met hoog wattage.

Geschikte (led) lampen
Deze led dimmer 0-450W is geschikt voor alle dimbare led lampen die werken op fase afsnijding (trailing edge). Overigens werkt zo’n 90% van alle led led lampen in NL/BE op fase afsnijding. U zit dus bijna altijd goed met deze led dimmer!

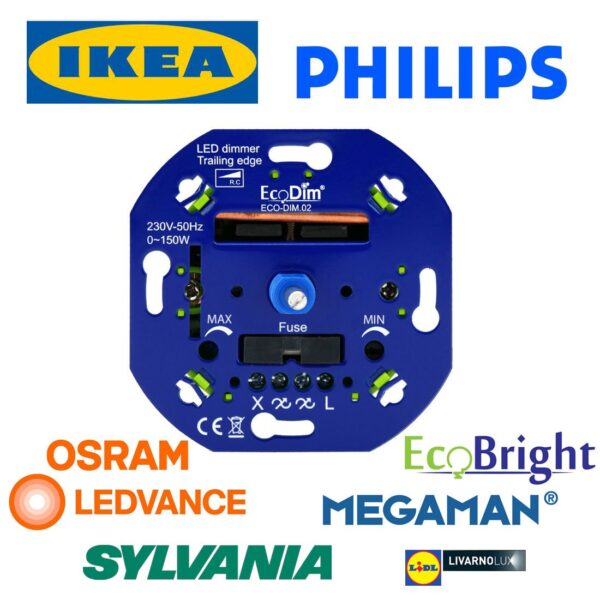

Geschikte merken led lampen i.c.m. deze led dimmer zijn o.a.:

IKEA
Philips
Osram
Megaman
Sylvania
Livarno Lux (Lidl)
EcoBright

Heeft u led lampen van een ander merk en weet u niet of deze op fase afsnijding (of aansnijding) werken? Neem dan contact op met de leverancier van uw led lampen.  Uiteraard kunt u ook testen of uw led lampen op deze led dimmer werken. De dimmer kan niet kapot gaan indien uw lampen toch op fase aansnijding blijken te werken. Goed om te weten: De meeste led lampen in NL en BE werken op fase afsnijding. Hiermee heeft u dus de juiste dimmer.

Deze EcoDim.03 led dimmer inbouw fase afsnijding is geschikt voor:

Led lampen 230V dimbaar op fase afsnijding (max. 450W)
Energie/Spaarlampen dimbaar (max. 600W)
Halogeenlampen 230V dimbaar (max. 600W)
Gloeilampen 230V dimbaar (max. 600W)
Laagspanningslampen met dimbare elektronische trafo (bijv. dimbare 12V led lampen), input 230V (max. 600W)
Waarom deze led inbouwdimmer ECO-DIM.03 0-450W?
Geschikt voor 0-450W
Uniek aan deze led dimmer ten opzichte van alle andere dimmers in de Nederlandse en Belgische markt is het grote bereik van 0 tot 450W. Dit betekent dat u op deze dimmer al een dimbare led lamp van 1W kunt aansluiten (mits kwalitatieve driver), maar ook led lampen met een totaal vermogen van 450W!

Het maximale vermogen van 450W is uitermate geschikt voor led lampen met hogere wattages zoals led panelen of simpelweg grote groepen led lampen. Blijft u met het totaalwattage nog beneden de 150W? Dan kunt u ook voor hetzelfde type dimmer met lager max. wattage (en lagere aanschafprijs) gaan: Led dimmer inbouw 230V, voor alle afdekramen, 0-150W (fase afsnijding).

Geschikt voor alle merken afdekramen
De led dimmer inbouw fase afsnijding wordt geleverd incl. afdekraam en dimmerknop, maar u kunt natuurlijk ook uw huidige afdekmateriaal blijven gebruiken. De inbouwelektronica (groen/blauwe basiselement) van deze led dimmer is namelijk compatibel met alle bekende merken afdekramen (incl. dimmerknop) in Nederland & België! Passend onder enkele en meervoudige afdekramen

Geschikte merken afdekmateriaal:

Berker by Hager
Busch-Jaeger (m.u.v. 6540-7x)
Gira
JUNG
Kopp
Merten by Schneider 51xx en System M
Niko (m.u.v. XXX-31003)
PEHA

Niet geschikt: Merten 57xx
Dimmerknop met D-vormig gat, zoals Wintop, Plieger, GAMMA Everest
Dimmerknop met kliksysteem/klembevestiging, zoals Busch-Jaeger 6540-7 en Niko XXX-31003

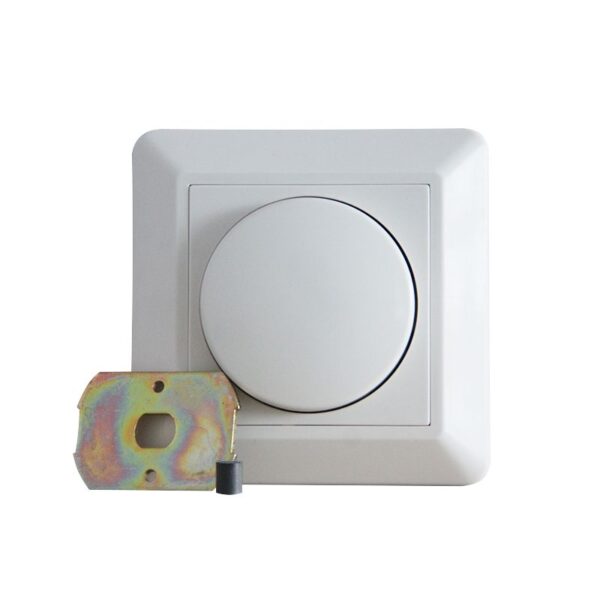

De led dimmer wordt geleverd incl. 2 hulpstukjes. Voor Busch-Jaeger gebruikt u het verdikkingsknopje en het ijzeren plaatje. Voor Niko heeft u alleen het ijzeren plaatje nodig. Dit staat tevens duidelijk omschreven in de installatiehandleiding.

Geschikt voor opbouwdozen & inbouwdozen met of zonder schroefgaten
Het basiselement van deze dimmer past iedere normale opbouwdoos, zodat u er een opbouwdimmer van kunt maken. Check voor de zekerheid wel altijd de inbouwafmetingen (71x71x32mm).

Tevens kan deze led dimmer in iedere normale inbouwdoos (met of zonder schroefgaten) worden gemonteerd. Middels de schroefgaten in de grondplaat is de led dimmer met schroeven in een contactdoos met schroefgaten te bevestigen. En dankzij de schroeven van de inbouwklemmen kan de led dimmer in een contactdoos zonder schroefgaten geklemd worden.

Is de inbouwdoos/opbouwdoos (te) smal? Dan kunt u eenvoudig de inbouwklemmen van deze dimmer eraf schroeven om meer ruimte te maken.

Optimale dimbaarheid & lichtstabiliteit
U kunt de led dimmer handmatig op uw aangesloten led lampen aanpassen. Zo kunt u zelf de optimale dimbaarheid & lichtstabiliteit afstellen. Met de COARSE potmeter regelt u de maximale dimbaarheid (dus minimale lichtoutput) en lichtstabiliteit.

Bescherming tegen piekspanning
De spanningsafhankelijke weerstand beveiligt de led dimmer tegen piekspanningen. Dit component is in staat om in zeer korte tijd een grote hoeveelheid elektrische energie te absorberen, waardoor spanningspieken afgeleid worden.

Geruisloos dimmen
Dankzij de hoge kwaliteit van deze led dimmer fase afsnijding kunnen alle led lampen (welke werken op fase afsnijding) hiermee geruisloos gedimd worden. Geen zoemende dimmer of lampen dus!

Optimale ventilatie

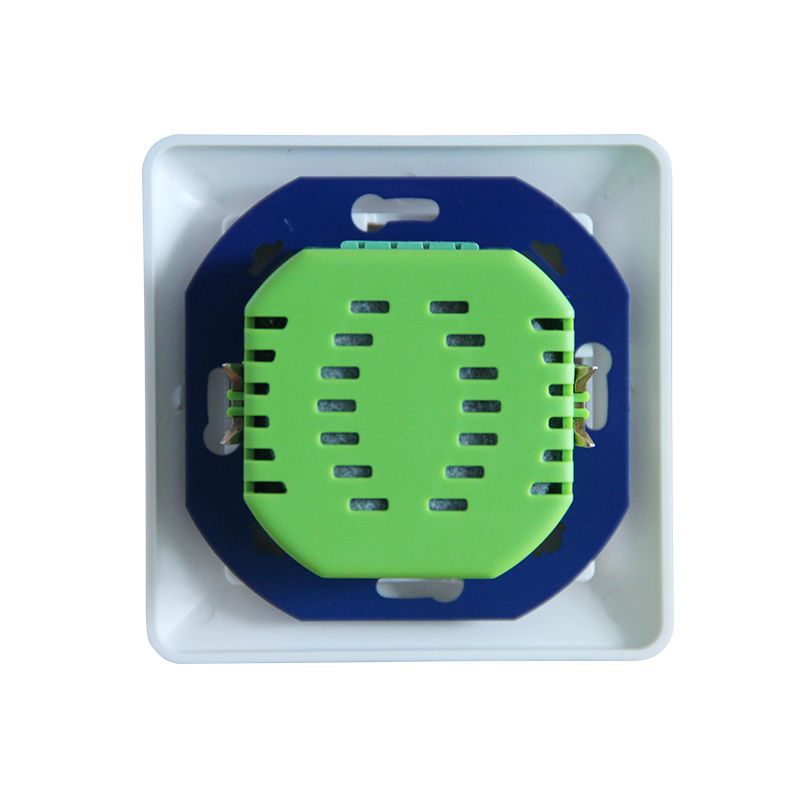

De (geringe) warmte die in de led dimmer ontstaat, wordt optimaal afgevoerd middels de ventilatiegaten aan de achterkant van de led dimmer.

Geschikt voor hotelschakeling/wisselschakeling
Het is mogelijk om deze led dimmer 230V fase afsnijding 0-450W te gebruiken voor wisselschakeling, ook wel hotelschakeling genoemd. Hiermee kunt u met een tweede schakelaar dezelfde lampengroep bedienen. Het is raadzaam om dit altijd met slechts één dimmer te doen en aan het andere punt een schakelaar te installeren. De hotelschakeling/wisselschakeling met twee dimmers werkt niet optimaal. Niet geschikt voor kruisschakeling (2 schakelaars + 1 dimmer).

Vervangbare zekering
Mocht in de groep kortsluiting ontstaan, dan hoeft u bij deze led dimmer alleen de zekering te vervangen. Wij leveren een extra zekering (in het zekeringkastje) met de dimmer mee. Dit kastje is er eenvoudig uit te halen. De zekeringen zijn VDE gekeurd en dienen alleen vervangen te worden door exact hetzelfde type (5S3A250V).

Geleverd incl. hulpstukken, afdekraam en dimmerknop
Deze led inbouwdimmer wordt compleet incl. afdekraam en dimmerknop geleverd. Indien u zelf al een afdekraam en dimmerknop heeft, kunt u ook alleen het inbouwelement (groen/blauwe dimmer) gebruiken. De meegeleverde hulpstukken zijn te gebruiken bij een Busch-Jaeger, Niko en JUNG dimmerknop. Andere A-merken dimmerknoppen zijn zonder hulpstukken compatibel.

Installatie
De installatiehandleiding voor deze led dimmer 230V vindt u bij in de verpakking.

Afmeting en Gewicht
Buitenmaat van complete dimmer: 86*86*38.7mm
Buitenmaat van blauwe plaat: 71x71mm (met afgeronde hoeken)
Past in inbouwdoos van min.: 50*50*35mm (lxbxd)
Buitenmaat meegeleverd afdekmateriaal: 84*84*11mm (lxbxd)
Gewicht totale dimmer incl. afdekraam: 122g
Gewicht inbouwelektronica: 84g

LET OP:
– Geschikte merken dimbare led lampen met deze led dimmer fase afsnijding:
IKEA LEDARE  & LUNNOM / Philips / Osram Parathom Advanced, Parathom Pro, Parathom Retrofit en Vintage 1906 / Megaman / EcoBright.
– Ongeschikte merken led lampen: Pharox, Calex met gedraaid staafje of Calex GOLD serie.
– Ongeschikte merken afdekraam/dimmerknop: Plieger, Wintop, Niko XXX-31003.
– Het kan voorkomen dat wanneer u de lampen uitschakelt op de max. dimstand en weer aanzet de lampjes afzonderlijk aangaan en dat de lichtstand kort automatisch van 100% naar de door u ingestelde stand gaat. Het eerste heeft te maken met de dimbare drivers van de lamp. Het tweede met de led dimmer. Dit verschil per situatie.

Installatie

Gebruik de meegeleverde plaat + dimmerknop of uw eigen afdekmateriaal!
De led dimmer inbouw 0-450W 230v fase afsnijding wordt geleverd als complete set, dus incl. afdekraam en dimmerknop. Wilt u graag uw huidige dimmerknop en afdekraam behouden? Dat kan ook! De inbouwelektronica van deze led dimmer is namelijk passend voor alle bekende merken afdekramen in Nederland en België.

De led dimmer wordt geleverd incl. 2 hulpstukken zodat deze ook geschikt is voor Niko en Busch-Jaeger afdekramen.
Bush-Jaeger: Gebruik het dopje en het plaatje
Niko: Gebruik alleen het plaatje
Ander merk afdekraam? Geen hulpstukken nodig.

Dikte van de as: 4mm
Dikte van de as met meegeleverd verdikkingsdopje: 6mm

Smalle inbouwdoos of smalle opbouwdoos?

Heeft u een erg smalle inbouwdoos? Dan kunt u de inbouwklemmen van de dimmer af halen, zodat het toch in een kleine inbouwdoos past.

Installatiehandleiding
De volledige installatiehandleiding voor deze led dimmer fase aansnijding kunt u hier downloaden:

Installatiehandleiding Led dimmer inbouw 230V, voor alle afdekramen, 0-450W (fase afsnijding)

Led lampen en traditionele lampen op Led dimmer 0-450W
Alle type lampen kunnen op de dimmer worden aangesloten. Echter, gebruik géén 2 verschillende type lampen (capacitief en resistieve belasting) op 1 dimmer. Dit betekent dus geen traditionele (halogeen/gloei/spaar) lampen en led lampen samen op één dimmer gebruiken. Dit kan schadelijk zijn voor de led dimmer.
